概 況：

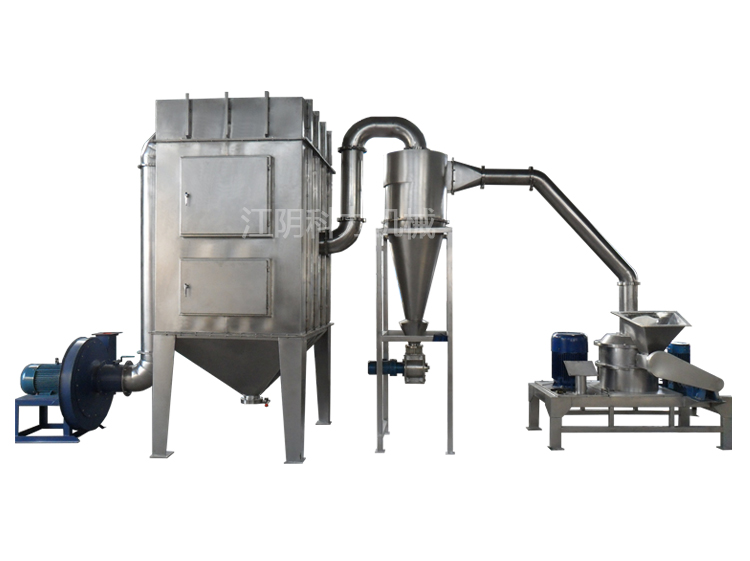

WFJ超微粉碎機組是在消化吸收日本細川公司的技術、結合我國實際情況研制成功的一種先進粉碎機械。該機組具有技術性能穩定、噪音低、耗電省、生產效率高等優點，與國內機型相比，其制品細度可任意調，粉碎溫升慢等特點，因而特別適用于食糖、塑料粉末和中藥等熱敏性物料的粉碎。機組由粉碎主機、微粉收集裝置、輸粉管道以及電控柜等組成。主機內裝有風力分級裝置，使得制品粒度任意可調，并可防止過度粉碎。粉碎后的粉體由負壓輸送到旋風和布袋除塵器收集，經排料閥排出。
主機主要結構及工作原理：
1、 粉碎主機的主要結構與工作原理：
主機由機架、無極調速減速器、自動給料器以及粉碎室等組成。粉碎室內裝有分級裝置、襯圈、粉碎刀等主要工作部件，分級軸空套入粉碎主軸內，軸承密封為迷宮式。
2、 工作原理：
物料由自動給料器推入粉碎室，因負壓的作用，進入粉碎室內的物料受到粉碎刀高速?zèng)_擊和剪切，同時也受到渦流產生的高頻振動等作用而粉碎，經粉碎的粉體因負壓作用，進入分級輪，由于分級輪的旋轉，粉體A同時受到空氣動刀E的離心力F的作用，粉體大于分級粒徑，被甩至錐套，返回粉碎室，繼續粉碎，合格的物料受氣動力作用送入集料管至輔機排除。
主要性能及技術參數：

型號	WFJ-350型	WFJ-450型	WFJ-500型	WFJ-750型
生產能力（kg/h）	20-200	40-500	60-800	120-1800
進料粒度	＜15	＜15	＜15	＜15
出料粒度	60-2500目	60-2500目	60-2500目	60-2500目
主機功率	7.5	15	22	45
分級功率	1.1	2.2	7.5	11
風機功率	5.5	7.5	18.5	37
進料功率	0.37	0.75	0.75	1.1
出料閥功率	0.75	0.75	0.75	1.1
刀盤轉速	-6500	-5600	-4400	-3100
分級葉輪轉速	4000	4000	3500	3000
設備外形尺寸	5×1.4×2.8	5.4×1.5×2.9	6.6×2×3.6	9.8×2.7×4.9
設備重量	1600	1800	2300	3100
